منبع برق اضطراری یا همان یو پی اس UPS دستگاهی الکتریکی است که در صورت خرابی منبع تغذیه ورودی یا برق، برق اضطراری را  فراهم می کند.

یک یو پی اس از نظر سیستم کمکی یا اضطراری یا ژنراتور حاضر به کار از این جهت متفاوت است که با تأمین انرژی ذخیره شده در باتری ها، ابر خازن ها یا چرخ های فلای، تقریباً از لحظه قطع جریان ورودی محافظت می کند.

مدت زمان روشنایی باتری در اکثر منابع UPS نسبتاً کوتاه است(فقط چند دقیقه). اما برای شروع منبع تغذیه در حالت حاضر به کار یا خاموش کردن صحیح تجهیزات محافظت شده کافی است.

یو پی اس به طور معمول برای محافظت از سخت افزاری مانند رایانه ها، مراکز اطلاعات، تجهیزات مخابراتی یا سایر تجهیزات الکتریکی استفاده می شود که در صورت قطع برق غیرمنتظره باعث صدمه، مرگ و میر، اختلال جدی در کسب و کار یا از دست دادن اطلاعات نشود.

با این مقدمه، در ادامه این نوشته از ساختمانچی با ما همراه باشید تا با باتری یو پی اس به خوبی آشنا شوید.

مشکلات مشترک برق

نقش اصلی هر یو پی اس تأمین برق کوتاه مدت در صورت خرابی منبع تغذیه ورودی است. با این حال، اکثر واحدهای UPS همچنین در درجات مختلف قادر به اصلاح مشکلات مشترک برق مشترک هستند:

  • افزایش ولتاژ یا اضافه ولتاژ پایدار
  • کاهش لحظه ای یا پایدار ولتاژ ورودی
  • افت ولتاژ
  • نویز، به عنوان گذرا یا نوسان فرکانس بالا تعریف می شود که معمولاً توسط تجهیزات مجاور به خط تزریق می شود
  • عدم ثبات فرکانس شبکه
  • اعوجاج هارمونیک، به عنوان خروج از شکل موج سینوسی ایده آل مورد انتظار در خط تعریف می شود

انواع UPS

سه دسته کلی سیستم های UPS مدرن بصورت آنلاین، لاین اینترکتیو و استندبای هستند:

  • یو پی اس آنلاین از روش “تبدیل دوگانه” برای پذیرش ورودی AC استفاده می کند، برای عبور از باتری قابل شارژ (یا رشته های باتری) به DC تبدیل می شود. سپس برای تأمین انرژی تجهیزات محافظت شده به 120 ولت / 230 ولت AC برگشت می دهد.
  • یو پی اس لاین اینترکتیو، اینورتر را در خط حفظ می کند و مسیر جریان مستقیم باتری را از حالت شارژ عادی به جریان تغذیه با از دست دادن برق هدایت می کند.
  • در سیستم آماده به کار (“خارج از خط”) بار مستقیماً از طریق منبع ورودی تأمین می شود و مدارهای قدرت پشتیبان فقط در صورت قطع برق کار می کنند. بیشتر یو پی اس های زیر یک کیلو ولت آمپر (1 کیلو ولت آمپر) از انواع تعاملی خطی یا حاضر به کار هستند که معمولاً هزینه کم تری دارند.

یو پی اس استندبای

UPS استندبای فقط اساسی ترین ویژگی ها را ارائه می دهد، محافظت در برابر ولتاژ و بک آپ باتری. تجهیزات محافظت شده معمولاً مستقیماً به برق ورودی متصل می شوند.

وقتی ولتاژ ورودی به زیر یک سطح از پیش تعیین می رسد یا بالاتر می رود، UPS مدار داخلی اینورتر DC-AC خود را که از باتری داخلی ذخیره می شود، روشن می کند.

سپس UPS تجهیزات متصل را به صورت مکانیکی به خروجی اینورتر DC-AC خود روشن می کند. زمان سوئیچ زنی با توجه به مدت زمانی که UPS حاضر به کار برای تشخیص ولتاژ از دست رفته کار می کند، می تواند تا 25 میلی ثانیه باشد.

یو پی اس لاین اینترکتیو

UPS لاین اینترکتیو از نظر عملکردی مشابه UPS استندبای است، اما با افزودن یک ترانسفورماتور ولتاژ متغیر. این نوع خاصی از ترانسفورماتور است که می تواند سیم پیچ های سیم دار شده را جمع یا کم کند و در نتیجه میدان مغناطیسی و ولتاژ خروجی ترانسفورماتور را کم یا زیاد کند.

این کار همچنین ممکن است توسط یک ترانسفورماتور تقویت کننده باک انجام شود که از یک ترانسفورماتور خودکار متمایز است، زیرا ممکن است سیم اول برای ایجاد انزوای گالوانیکی سیم کشی شود. این نوع UPS قادر به تحمل کاهش مداوم ولتاژ کم ولتاژ و اضافه ولتاژ بدون مصرف باتری ذخیره محدود است.

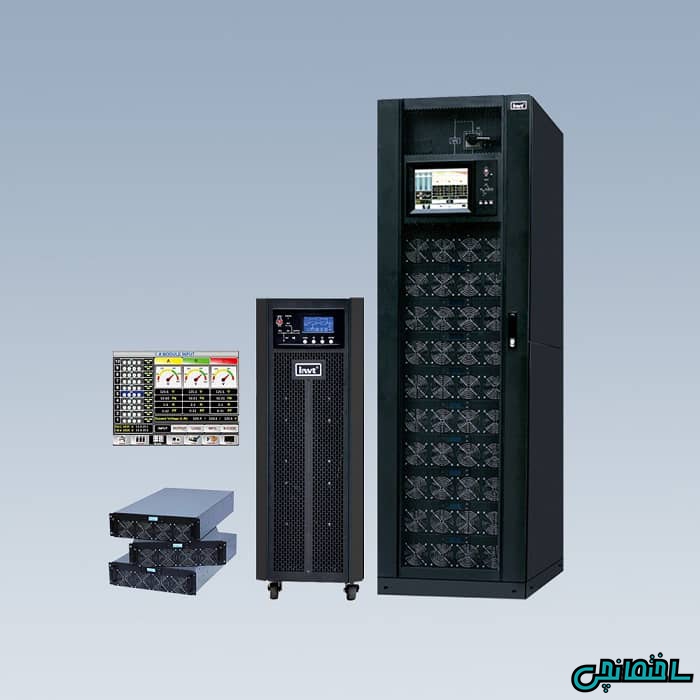

یو پی اس چیست

ترانسفورماتور خودکار باتری را می توان در هنگام ولتاژ اضافی شارژ کرد، اما در حالی که ولتاژ کمتری را “تقویت” می کند، خروجی ترانسفورماتور برای شارژ باتری بسیار کم است.

بخوانید!  انواع کتیبه پرده [ساده،سلطنتی،پلاستیکی،چوبی و مدرن]

ترانسفورماتورهای اتوماتیک می توانند به گونه ای طراحی شوند که دامنه وسیعی از ولتاژهای ورودی مختلف را پوشش دهند، اما این امر به ضربه های بیشتر و افزایش پیچیدگی و همچنین هزینه یو پی اس نیاز دارد.

برای ترانسفورماتور متداول است که برای ولتاژ 120 ولت فقط محدوده ای از حدود 90 ولت تا 140 ولت را پوشش دهد و اگر ولتاژ بسیار بالاتر یا پایین تر از آن باشد، آن را به باتری تغییر دهید.

در شرایط ولتاژ پایین، یو پی اس از جریان بیشتری نسبت به حالت عادی استفاده خواهد کرد، بنابراین ممکن است به مدار جریان بالاتر از دستگاه عادی نیاز داشته باشد.

یو پی اس آنلاین

در یو پی اس آنلاین، باتری ها همیشه به اینورتر متصل می شوند. بنابراین نیازی به سوئیچ انتقال برق نیست. وقتی اتلاف برق رخ می دهد، یکسوساز به راحتی از مدار خارج می شود و باتری ها برق را ثابت و بدون تغییر نگه می دارند.

وقتی برق دوباره برقرار شد، یکسوکننده بیشتر بار را از سر می گیرد و شروع به شارژ باتری می کند. مزیت اصلی یو پی اس آنلاین توانایی آن در تهیه “فایروال الکتریکی” بین برق ورودی و تجهیزات حساس الکترونیکی است.

یو پی اس آنلاین برای محیط هایی که جداسازی الکتریکی ضروری است یا تجهیزات بسیار حساس به نوسانات برق ایده آل است، به کار می رود.

UPS آنلاین ممکن است در مواقعی که محیط برق “پر سر و صدا” باشد، هنگامی که افت برق، قطع و سایر ناهنجاری ها مکرر باشد، در صورت نیاز به محافظت از بارهای حساس تجهیزات فناوری اطلاعات و یا استفاده از یک تولیدکننده پشتیبان طولانی مدت، UPS آنلاین ضروری باشد.

فناوری اساسی UPS آنلاین همان UPS در حالت استندبای یا لاین اینترکتیو است. اما به دلیل یک شارژر/یکسوکننده باتری AC-to-DC جریان بسیار بیشتر و یکسوکننده و اینورتر کار مداوم با سیستم های خنک کننده بهبودیافته معمولاً هزینه های آن بسیار بیشتر است.

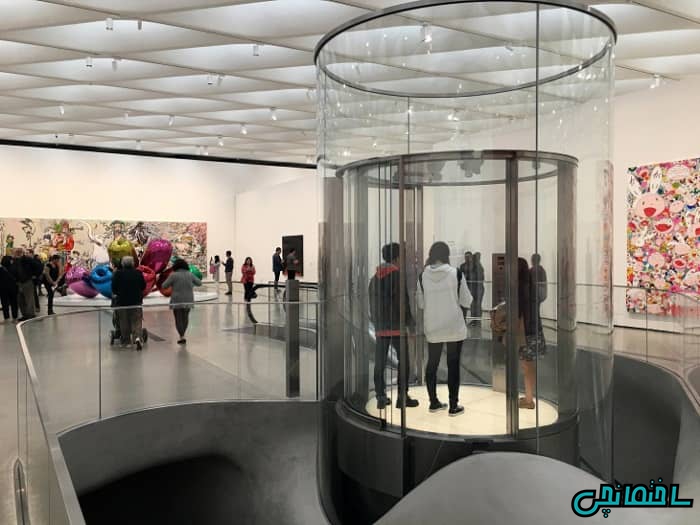

یو پی اس برای آسانسور

هنگامی که منبع اصلی برق قطع می شود، یو پی اس به صورت اتوماتیک به باتری وصل می شود و به تغذیه بارها می پردازد.

در چنین مواقعی منبع اصلی دارای برق می شود و در نتیجه یو پی اس به شکل اتوماتیک، آسانسور را به منبع اصلی منتقل می کند و مجددا شروع به شارژ کردن باتری خود می نماید.

در زمان های قطعی برق، مدت زمانی که طول می کشد تا یو پی اس به باتری وصل شود، تنها در حدود چند میلی ثانیه است که این کار بدون قطعی انجام می شود.

زمانی که UPS بلافاصله کار خود را آغاز می کند، یو پی اس به صورت خودکار، آسانسور را تا نزدیک ترین طبقه منتقل می کند و درب طبقه را به شکل خودکاری باز می کند و آنگاه آسانسور را از مدار خارج می کند.

ups

از مزیت های باتری یو پی اس این است که این گونه باتری ها به شکل خودکار شارژ می شوند. یو پی اس های از نوع آنلاینی همراه با باتری خارجی به دلیل حساسیت بیشتر و خروجی سینوسی، جزو گزینه های پیشنهادی به عنوان یو پی اس آسانسور می باشند. یو پی اس های مورد استفاده در آسانسور از ویژگی های منحصربفردی برخودار هستند، از جمله:

ویژگی های ups آسانسور

  • کاملا اتوماتیک هستند و احتیاجی به مداخله های دستی ندارند.
  • به منظور استفاده از انرژی الکتریکی به جای سوخت های اشتعال زا، این نوع باتری ها بسیار ایمن هستند.
  • بدون صدا و آلودگی می باشند.
  • در سایزهای کوچک در دسترس هستند که می توان به راحتی در راه پله و یا اتاقک های آسانسور نصب کرد.

یو پی اس برای سیستم های امنیتی

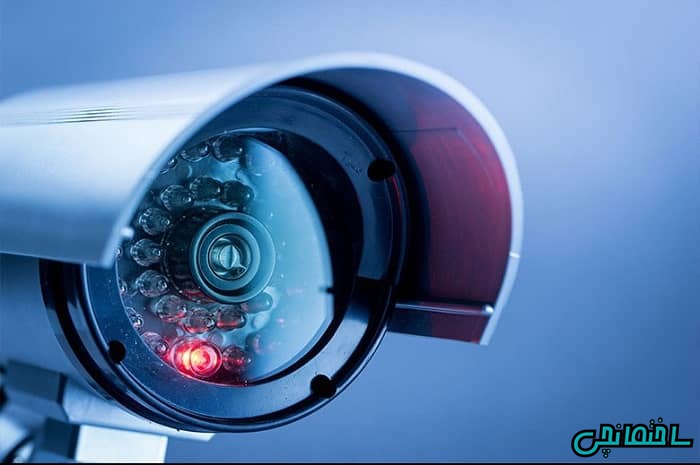

سیستم­ های امنیتی شامل زنگ هشدار، دوربین های مداربسته و یا حصار الکترونیکی و … هستند. این گونه سیستم ها باید در کل هفت روز هفته و به شکل ۲۴ ساعته فعال باشند. ضروری است تا یک سیستم یو پی اس برای مواقعی که برق قطع می شود، وجود داشته باشد تا دستگاه‌های امنیتی بتوانند در نبود برق هم به کار خود ادامه دهند.

اگر می خواهید یو پی اس مناسب برای یک سیستم امنیتی مثل دوربین مداربسته انتخاب کنید، این نوع باتری ها باید به گونه ای باشند تا به راحتی به تمامی سیستم ها متصل شوند. اگر یو پی اس با توان 300 وات انتخاب کنید، قادر است تا به مدت ۴ ساعت، تغذیه یک سیستم‌ های امنیتی را انجام دهد.

بخوانید!  چرا باید در خانه انبردستی داشته باشیم؟

به دلیل این که UPS موجود در سیستم های امنیتی باید بتوانند 24 ساعته فعال باشند، پس لازم است تا یو پی اسی را انتخاب کنید که از کیفیت بالاتری برخوردار است.

این نکته را در نظر داشته باشید که سیستم‌های امنیتی، توان مصرفی مخصوص به خود را دارند. پس قبل از انتخاب یک یو پی اس مناسب، لازم است تا این توان را اندازه گیری کنید.

یو پی اس سیستم امنیتی

همچنین توصیه می شود از دستگاه‌های یو پی اس با توانایی ریست اتوماتیک استفاده کنید، زیرا به شما این امکان را می دهد تا در موقعی که برق شهری متصل شد، سیستم ‌های امنیتی بتوانند دوباره از برق شهری استفاده کنند.

مدل های پرکاربرد سیستم های UPS

یو پی اس APC Galaxy 5000 سری G5TUPS100 100kva

  • توپولوژی: Double Conversion Online
  • نوع ورودی و خروجی: سه فاز (۳-۳)
  • توان نامی: ۱۰۰۰۰۰ ولت آمپر
  • نوع باتری: VRLA
  • ولتاژ باتری: ۴۳۲ ولت از نوع DC
  • جریان باتری: ۲۲۵ آمپر
  • فرکانس ورودی: ۴۵-۶۵ هرتز
  • ولتاژ ورودی: ۴۰۰,۴۸۰,۶۰۰ ولت از نوع AC
  • فرکانس خروجی: ۵۰-۶۰ هرتز
  • ولتاژ خروجی: ۴۰۰,۴۸۰,۶۰۰ ولت از نوع AC
  • نوع شکل موج: موج سینوسی (Sine Wave)
  • ابعاد: ۱۹۰۰*۷۱۲*۸۴۸ میلیمتر
  • وزن: ۵۲۰٫۰ کیلوگرم

یو پی اس لاین اینتراکتیو آلجا سری LCD با توان ۵۰۰VA تا ۲KVA

  • هشدارها: Low Battery, Abnormal AC input,UPS Failure
  • سیستم تثبیت کننده ولتاژ خروجی
  • سیستم فیلترینگ EMI/RFI
  • قابلیت راه اندازی بدون برق شهر
  • راه اندازی خودکار در زمان برگشت برق
  • حفاظت تمام اتوماتیک
  • توان ۵۰۰ ~ ۲۰۰۰ VA
  • کنترل هوشمند تمام مایکروپروسسوری
  • سیستم مدیریت پیشرفته باتری
  • نرم افزار قدرتمند مدیریت یو.پی.اس
  • درگاه ارتباطی: RS232 , RJ11, RJ45 (USB and SNMP are Optional)
  • نمایشگر: صفحه نمایش LCD وضعیت برق AC ورودی، اینورتر، ضعیف بودن باتری، بار زیاد و ظرفیت باتری را نمایش می دهد
  • هشدارها: Low Battery, Abnormal AC input,UPS Failure
  • محافظت ها: Low Battery, OverLoad, Short Circuit and Temperature
  • نویز صوتی: <45
  • دمای کارکرد: ۰~۴۰ درجه سانتیگراد
  • رطوبت محیط: ۰ ~ ۹۵ درصد بدون
  • مدل ها: ۱۶۰۰S,2000S,500S,700S,1000S,1200S

یوپی اس لاین اینتراکتیو ۱۰۰۰ الی ۵۰۰۰ وات آلفا

  • مدل: آلفا 1000 الی 5000 وات
  • تکنولوژی دستگاه: آنلاین On-line
  • حفاظت ها: اتصال کوتاه، باتری کم، بار اضافی، دمای بیش از حد، ولتاژ خروجی کم، ولتاژ خروجی بیش از حد
  • هشدارها: اضافه بار، باتری کم، ac ورودی غیر طبیعی
  • نمایشگر: نمایشگر LCD ولتاژ ورودی/ خروجی، ظرفیت بار، ولتاژ باتری، LED وضعیت در حال اجرا

یو پی اس آنلاین ۱۰ الی ۸۰ کاوا آلفا

  • مدل: آلفا 10 الی 80 کاوا
  • تکنولوژی دستگاه: آنلاین On-line
  • حفاظت ها: اتصال کوتاه، باتری کم، بار اضافی، دمای بیش از حد، , ولتاژ خروجی کم، ولتاژ خروجی بیش از حد
  • هشدارها: اضافه بار، باتری کم، ac ورودی غیر طبیعی و خطای یو پی اس
  • نمایشگر: نمایشگر LCD ولتاژ ورودی/ خروجی، ظرفیت بار، ولتاژ باتری، LED وضعیت در حال اجرا

کلام پایانی

امیدواریم از مطالعه این نوشته لذت ببرید و به خوبی با ویژگی های یو پی اس و کاربردهای آن آشنا شوید. در صورت تمایل می توانید نظرات خود را در مورد این نوشته با ما در میان بگذارید.

سوالات متداول

انواع UPS کدام اند؟

UPS انلاین، UPS استندبای، UPS لاین اینترکتیو

کدام یو پی اس مشابه یو پی اس استندبای است؟

UPS لاین اینترکتیو

ویژگی های یو پی اس مورد استفاده در اسانسور کدام است؟

کاملا اتوماتیک هستند و احتیاجی به مداخله های دستی ندارند. به منظور استفاده از انرژی الکتریکی به جای سوخت های اشتعال زا، این نوع باتری ها بسیار ایمن هستند. بدون صدا و آلودگی می باشند. در سایزهای کوچک در دسترس هستند که می توان به راحتی در راه پله و یا اتاقک های آسانسور نصب کرد.

چرا در سیستم های امنیتی، UPS با ریست اتوماتیک ارجحیت دارد؟

زیرا به شما این امکان را می دهد تا در موقعی که برق شهری متصل شد، سیستم ‌های امنیتی بتوانند دوباره از برق شهری استفاده کنند.
