دیوارها بر اساس نوع عملکرد به دو دسته تقسیم بندی می شوند: دیوار باربر و دیوار غیر باربر. آن چه که در این مطلب از ساختمانچی به بیان آن خواهیم پرداخت، معرفی دیوار باربر و آشنایی با ویژگی های آن می باشد. در ادامه این مطلب با ما همراه باشید.

دیوار باربر

دیوار باربر به دیواری گفته می شود که علاوه بر وزن خود وزن طبقات بالایی قرار گرفته بر روی آن و وزن سقف ها را نیز تحمل کرده و آن را به فونداسیون ساختمان انتقال می دهد. دیوارهای باربر می توانند داخلی یا خارجی باشند.

دیوار باربر در انواع ساختمان هایی که نیاز به تقسیم بندی فضا دارند مورد استفاده قرار می گیرد. نقشه افقی این دیوار در انواع شکل های مختلف مانند مستطیلی، دایره ای و مثلثی وجود داشته و می توان از آن ها در انواع ساختمان های مختلف با اشکال متفاوت استفاده کرد.

دیوار باربر دسته بندی متفاوتی دارد که این دسته بندی شامل دیوار پیش ساخته بتنی، دیوار حائل، دیوار بنایی، دیوار سنگی، دیوار آجری و دیوار برشی می باشد.

ساخت دیوارهای پیش ساخته بتنی به وسیله قالب های بتنی، بتن ریزی شده و به محل مورد نظر انتقال داده می شود. مونتاژ این گونه دیوارها در محل ساختمان سازی صورت می گیرد. نصب این دیوارها آسان بوده و با سرعت و بدون نیاز به نیروی انسانی زیاد انجام می پذیرد.

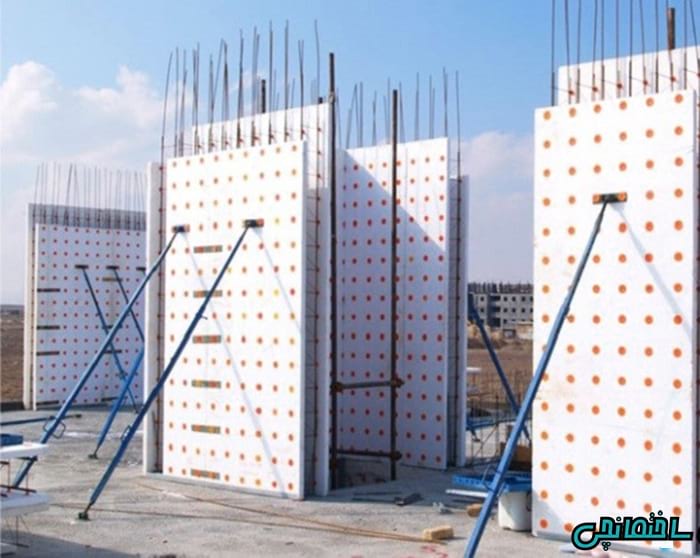

دیوار باربر

نمونه دیگری از دیوارهای باربر دیوار حائل می باشد. استفاده از دیوارهای حائل به منظور جلوگیری از حرکت جانبی مانند حرکت آب و خاک و غیره صورت می گیرد. دیوار حائل خود به سه دسته تقسیم بندی می شود.

دیوار حائل وزنی (ثقلی)، دیوار حائل بتن مسلح (کانتیلور) و دیوار حائل بتن مسلح شیت بندار. برای ساخت دیوار حائل از مصالح مختلف مانند بتن، سنگ، آجر، بتن آرمه و غیره استفاده می شود. دیوارهای باربر بر اساس نحوه قرار گیری نیز به دسته های مختلفی تقسیم بندی می شوند.

سیستم دیوارهای طولی، سیستم دیوارهای عرضی، سیستم دیوارهای دو طرفه. در سیستم دیوارهای طولی، دیوارای خطی موازی طول ساختمان قرار گرفته و نمای اصلی را تشکیل می دهد. سیستم دیوارهای عرضی به این گونه است که در آن دیوارها در امتداد عمود بر طول ساختمان قرار می گیرند.

سیستم های دو طرفه نیز مجموعه ای از دیوارهای موازی طول و عرض ساختمان می باشند. در ساخت دیوار باربر از دو لایه پلی استایرن به عرض 120 سانتی متر و ضخامت 5 تا 15 سانتی متر استفاده شده است.

این دو لایه پلی استایرن به وسیله بلت های دو سر رزوه به قطر 5 میلی متر و در فواصل 20 سانتی متری به یکدیگر متصل شده اند. از بلت ها به منظور نگهداری پانل های طرفین و در جهت تحمل بار ناشی از بتن ریزی استفاده می شود.

هم چنین از آن ها به منظور تکیه گاهی برای میلگردهای لازم افقی و قائم دیوار نیز استفاده می شود. برای تغییر فاصله بین دو پانل می توان طول بلت ها را تا 35 سانتی متر افزایش داد.

نمونه ای از دیوارهای باربر، دیوار باربر با عایقICF نامیده می شوند. این دیوارها نمونه ای از دیوارهای پرشونده محسوب می شوند و عایق خوبی برای گرما شناخته می شوند. استفاده از این سیستم در جهت صرفه جویی در مصرف انرژی طرفداران زیادی در عرصه ساختمان سازی دارد.

قالب های عایق ماندگار دیوارهای باربر از نظر قالب بندی به سه دسته تقسیم بندی می شوند. این سه دسته شامل قالب بندی بلوکی، نواری و پانلی می باشد. در میان این سه دسته قالب بندی های بلوکی و نواری بیش تر مورد استفاده قرار می گیرند.

استفاده از عایق های ماندگار در ساختمان سازی مزایایی به همراه دارد که از جمله می توان به مقاومت بالای آن ها در برابر حوادث طبیعی مانند زلزله، قیمت مناسب اجرای آن، صرفه جویی 40 تا 60 درصدی در انرژی حرارتی، سرعت بالا در نصب آن، کاهش مقدار بتن مصرفی، پایین آوردن هزینه ناشی از مصرف میلگرد، حذف هزینه قالب بندی و کاهش هزینه نیروهای انسانی اشاره کرد.

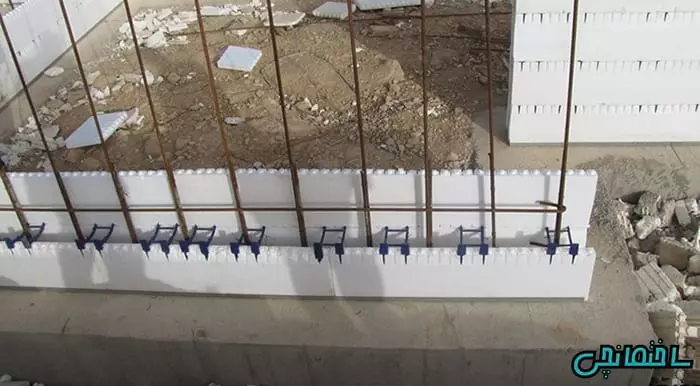

عکس دیوار باربر

نمونه تکامل یافته سیستم های ICF سیستم دیوار باربر سوپر پانل می باشد. این سیستم شامل المان های از پیش ساخته به عرض 2/1 متر بوده و طول و ضخامت آن ها متفاوت می باشد. آن چه که باعث تعیین طول این دیوارها می شود، ارتفاع طبقه سازه مورد نظر می باشد.

بخوانید!  مزایای استفاده از جوشکاری انفجاری

آن چه که در ساخت سیستم دیوار باربر سوپر پانل مورد استفاده قرار می گیرد، سقف باربر، المان های باربر و غیر باربر اصلی ساختمان و دیوار پارتیشن می باشد.

از مزایای استفاده از این سیستم می توان به سرعت بالای نصب آن ها اشاره کرد، چرا که 60 درصد عملیات اجرای سازه در کارخانه انجام شده و با انتقال قطعات به محل اجرا انجام این کار با سرعت انجام می شود.

از دیگر مزایای استفاده از این سیستم می توان به صرفه جویی در مصرف انرژی، افزایش مقاومت سازه در برابر عوامل محیطی، قابلیت عبور آسان تاسیسات، کاهش در مصرف مصالح ساختمانی مورد استفاده در نازک کاری و در نتیجه کاهش پرت ناشی از مصرف مصالح، افزایش استحکام و قدرت باربری، کاهش وزن ساختمان، ایجاد عایق در برابر صدا، ایجاد عدم محدودیت در طراحی معماری و صرفه جویی در هزینه حمل می باشد.

برای نصب دیوارهای باربر در ابتدا باید فونداسیون مورد نظر اجرایی شود. بعد از اجرای فونداسیون نوبت به نصب دیوارهای باربر می رسد. در مرحله بعد بتن ریزی دیوارها انجام شده و در انتها به اجرای پی پرداخته می شود.

مزایای دیوار باربر

از مزایای دیوار باربر می توان به محاسبات دقیق سازه، جا به جایی آن ها بدون نیاز به تجهیزات خاص، صرفه جویی در مصرف انرژی، بالابردن طول عمر ساختمان در برابر عوامل محیطی، هماهنگی با استانداردهای تعریف شده طراحی، عدم ایجاد محدودیت برای استفاده در طبقات، خاصیت ترکیب با سایر سیستم ها و سهولت عبور انواع تاسیسات اشاره کرد.

معرفی دیوار غیر باربر

همان گونه که در بالا اشاره شد، دیوار به دو دسته دیوار باربر و دیوار غیر باربر تقسیم بندی می شود. دیوار باربر به دیواری گفته می شود که وزن خود و وزن سقف و طبقات بالایی را تحمل می کند. در مقابل همان گونه که از نام دیوارهای غیر باربر پیداست، این گونه دیوارها تنها می توانند وزن خود را تحمل کنند و به عنوان دیوارهای داخلی شناخته می شوند.

نمونه ای از دیوارهای غیر باربر، دیوار غیر باربر بتنی می باشد. در ساخت این گونه دیوارها از بتن CLC استفاده شده است. این بتن نمونه ای از بتن های سبک بوده که با استفاده از ایجاد حباب هوا در درون بتن ایجاد می شود. این نوع از بتن با استفاده از روش بدون اتوکلاو صورت می گیرد.

از مزایای دیوارهای غیر باربر بتنی که از بتن CLC در ساخت آن ها استفاده شده است، می توان به عایق صوتی و حرارتی بودن آن ها اشاره کرد. این گونه پانل ها از مقاومت بالا و کیفیت مناسبی برخوردار می باشند. وزن این گونه بتن ها که از آن ها در ساخت دیوارهای غیر باربر استفاده می شود، 300 تا 900 کیلوگرم بر متر مکعب می باشد.

انواع دیوار غیر باربر

دیوارهای غیر باربر انواع مختلفی دارند و در سه دسته تقسیم بندی می شوند:

  • دیوار جداگر داخلی
  • دیوار خارجی (دیوار نما)
  • دیوار جان پناه

دیوارهای جدا کننده داخلی ساختمان که به منظور تقسیم بندی فضای داخلی مورد استفاده قرار می گیرند، از یک لایه بتن سبک فومی که در دو طرف آن دو لایه روکش سیمان وجود دارد، ساخته شده است. این دیوارها نوعی پانل می باشند که از 3 متر ارتفاع و 0.6 متر عرض برخوردار بوده و ضخامت های متفاوتی دارند.

به طور تقریبی هر یک از این پانل ها 40 تا 60 کیلوگرم بر متر مربع وزن دارند. دیوارهای جدا کننده داخلی می توانند از جنس آجر، بلوک سفالی یا قطعات پیش ساخته گچی باشند.

بخوانید!  مزایای جوشکاری فورجینگ

دیوارهای خارجی که با نام دیوارهای نما نیز شناخته می شوند، به منظور جلوگیری از نفوذ و انتقال رطوبت و سرما مورد استفاده قرار می گیرند.

این دیوارها باید به گونه ای باشند که در شرایط متفاوت آب و هوایی مقاوم بوده و دچار آسیب نشوند. دیوارهای جان پناه به شکل دیواری کوتاه در قسمت بام ساختمان و یا لبه ایوان و تراس ساخته و مورد استفاده قرار می گیرند.

در ساخت این گونه دیوارها توجه به نکاتی مهم و حائز اهمیت می باشد. برای مثال در صورتی که ضخامت این گونه دیوارها 10 تا 20 سانتی متر باشد، حداکثر ارتفاع مجاز برای آن ها باید بین 50 تا 70 سانتی متر باشد.

مزایای استفاده از دیوارهای غیر باربر

  • نصب این گونه دیوارها سریع و آسان می باشد.
  • پانل های غیر باربر به راحتی قابل حمل و جا به جایی می باشند.
  • این گونه دیوارها از طول عمر بالایی برخوردار هستند.
  • این گونه دیوارها در برابر حرارت و صوت به عنوان یک عایق مناسب عمل می کنند.
  • استفاده از دیوارهای غیر باربر در دکوراسیون داخلی کاربرد دارد.
  • این گونه دیوارها از وزن پایینی برخوردار می باشند.
  • نصب این گونه پانل ها آسان بوده و نیاز به ابزار خاصی ندارد.
  • دیوارهای غیر باربر که به شکل پانل هستند در برابر آتش سوزی از خود مقاومت نشان می دهند.

نکات لازم در استفاده از دیوارهای غیر باربر

  • باید توجه داشت که استفاده از دیوارهای غیر باربر تنها به عنوان دیوار جداکننده مجاز می باشد و استفاده از آن در قسمتی که تحمل وزن بار ساختمان وجود داشته باشد، غیر مجاز است.
  • حداکثر ارتفاع مجاز که می توان برای دیوارهای غیر باربر در نظر گرفت، 3.2 متر می باشد.
  • در هنگام نصب این گونه پانل ها و ساخت دیوارها باید چگونگی، میزان و جهت تحمل بارها کنترل شود.
  • کنترل میزان پایداری دیوار غیر باربر در برابر عواملی هم چون زلزله باید مطابق با استاندارد 2800 ایران انجام شود.
  • نحوه اتصال دیوارهای غیر باربر از دیگر عواملی است که باید به آن توجه شود. این اتصال باید به گونه ای باشد که نه تنها پایداری آن ها در برابر نیروهای وارد شده را فراهم کند، بلکه از اندرکنش آن ها و سازه اصلی جلوگیری به عمل آورد.
  • مصالح و اجزا به کار رفته در ساخت این گونه دیوارها باید به گونه ای باشند که از نظر میزان مقاومت، خوردگی، مسائل زیست محیطی، بهداشتی و غیره مورد بررسی قرار گرفته و بر مبنای مقررات ملی ساختمان و آیین نامه های ملی یا معتبر صورت پذیرد.

کلام آخر

امیدواریم نکات ارائه شده در این نوشته از ساختمانچی توانسته باشد اطلاعات موردنیاز شما عزیزان را در خصوص معرفی دیوار باربر و همچنین دیوار غیر باربر فراهم کرده باشد. نظرات، انتقادات و پیشنهادات خود را در خصوص این مطلب با ما در میان بگذارید.

سوالات متداول

دیوارها بر اساس نوع عملکرد به چه دسته هایی تقسیم می شوند؟

دیوارها بر اساس نوع عملکرد به دو دسته تقسیم بندی می شوند: دیوارهای باربر و دیوارهای غیر باربر.

به چه دیواری، دیوار باربر گفته می شود؟

دیوار باربر به دیواری گفته می شود که علاوه بر وزن خود وزن طبقات بالایی قرار گرفته بر روی آن و وزن سقف ها را نیز تحمل کرده و آن را به فونداسیون ساختمان انتقال می دهد.

دیوار باربر به چند دسته تقسیم می شوند؟

دیوار پیش ساخته بتنی، دیوار حائل، دیوار بنایی، دیوار سنگی، دیوار آجری و دیوار برشی

دیوار باربر با قالب عایق ماندگار (ICF) چیست؟

این دیوارها نمونه ای از دیوارهای پرشونده محسوب می شوند و عایق خوبی برای گرما شناخته می شوند. استفاده از این سیستم در جهت صرفه جویی در مصرف انرژی طرفداران زیادی در عرصه ساختمان سازی دارد.
